Шаблон універсальний КОР-5МН

Шаблон універсальний КОР-5МН мод. 00316

Шаблон універсальний КОР-5МН призначений для контролю на відкритому повітрі наступних параметрів:

– стикових рейкових зазорів між рейками;
– взаємного положення вістряка і рамної рейки;
– для розмітки і контролю отворів стикового з’єднання рейок;
– глибини і протяжності поверхневих дефектів, які використовуються для оцінки геометричних параметрів дефектів рейок залізничної колії.

Шаблон призначений для експлуатації у кліматичних умовах, що відповідають кліматичному виконанню УХЛ категорії розміщення 1, групі умов експлуатації 5 за ГОСТ 15150-69.

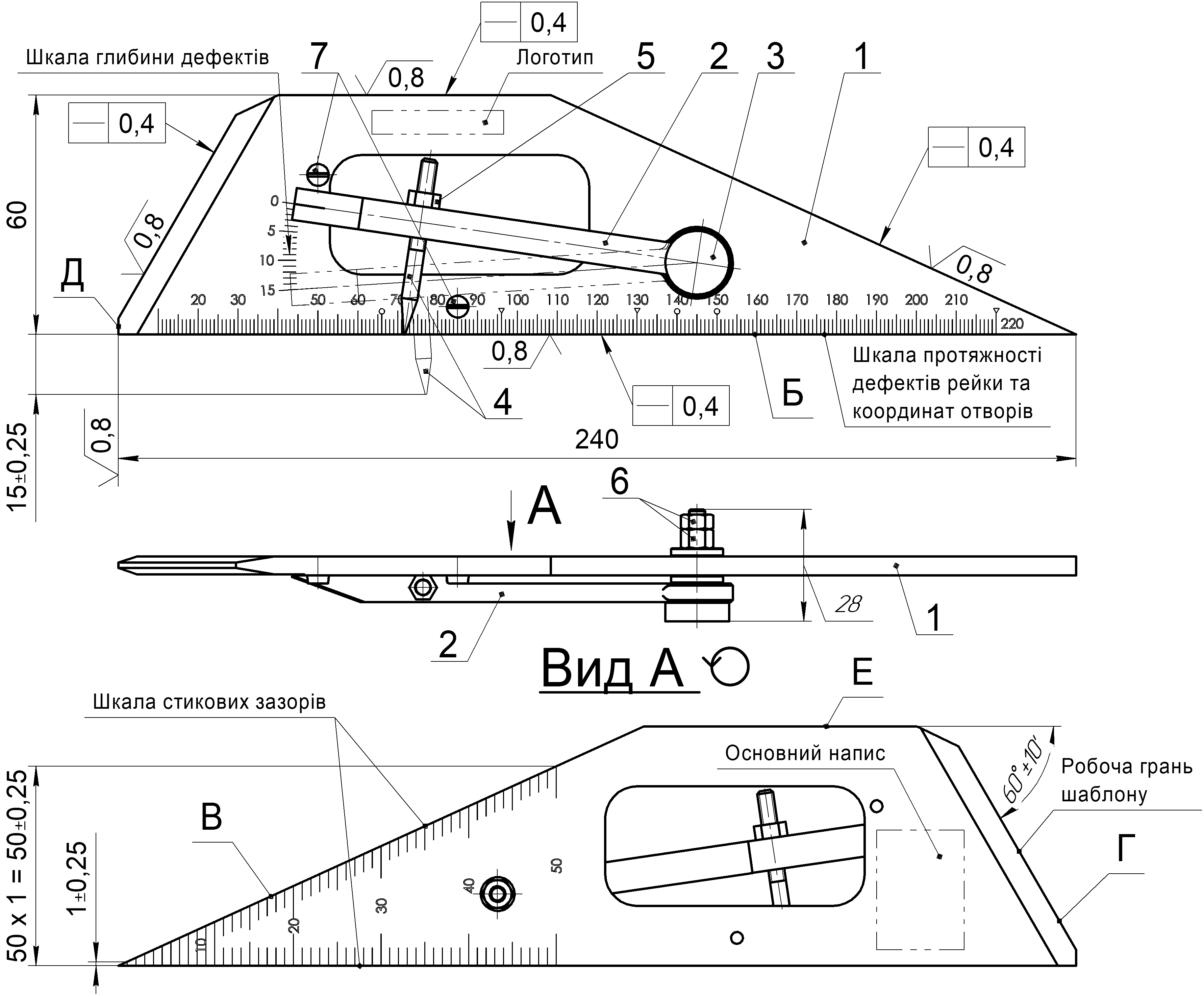

Основні технічні характеристики шаблону КОР-5МН:

– діапазон вимірювання стикових зазорів між рейками, мм 1 – 50
– діапазон вимірювання глибини поверхневих дефектів, мм 0 – 15
– діапазон вимірювання протяжності поверхневих дефектів, мм 10 – 220
– координати отворів стикового з’єднання рейок, мм 66, 96, 130, 140, 150, 220
– гранично допустима похибка при вимірюванні стикових рейкових зазорів, глибини та протяжності поверхневих дефектів, координат отворів стикового з’єднання рейок, мм ± 0,25
– ціна поділки шкал, мм 1
– кут нахилу робочої грані (контроль взаємного положення вістряка та рамної рейки) 60º±10´
– відхилення від прямолінійності робочих поверхонь не більше, мм 0,4
– габаритні розміри не більше, мм 240×60×28
– маса не більше, кг, 0,3
