Шаблон колієвимірювальний ШК1520/8

Колієвимірювальний шаблон ШК1520/8

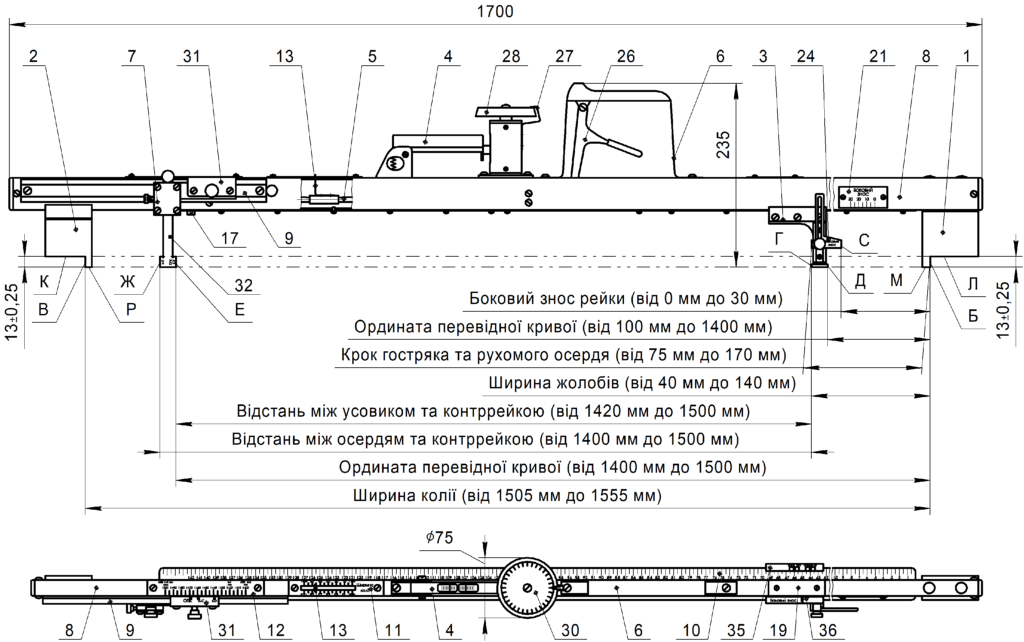

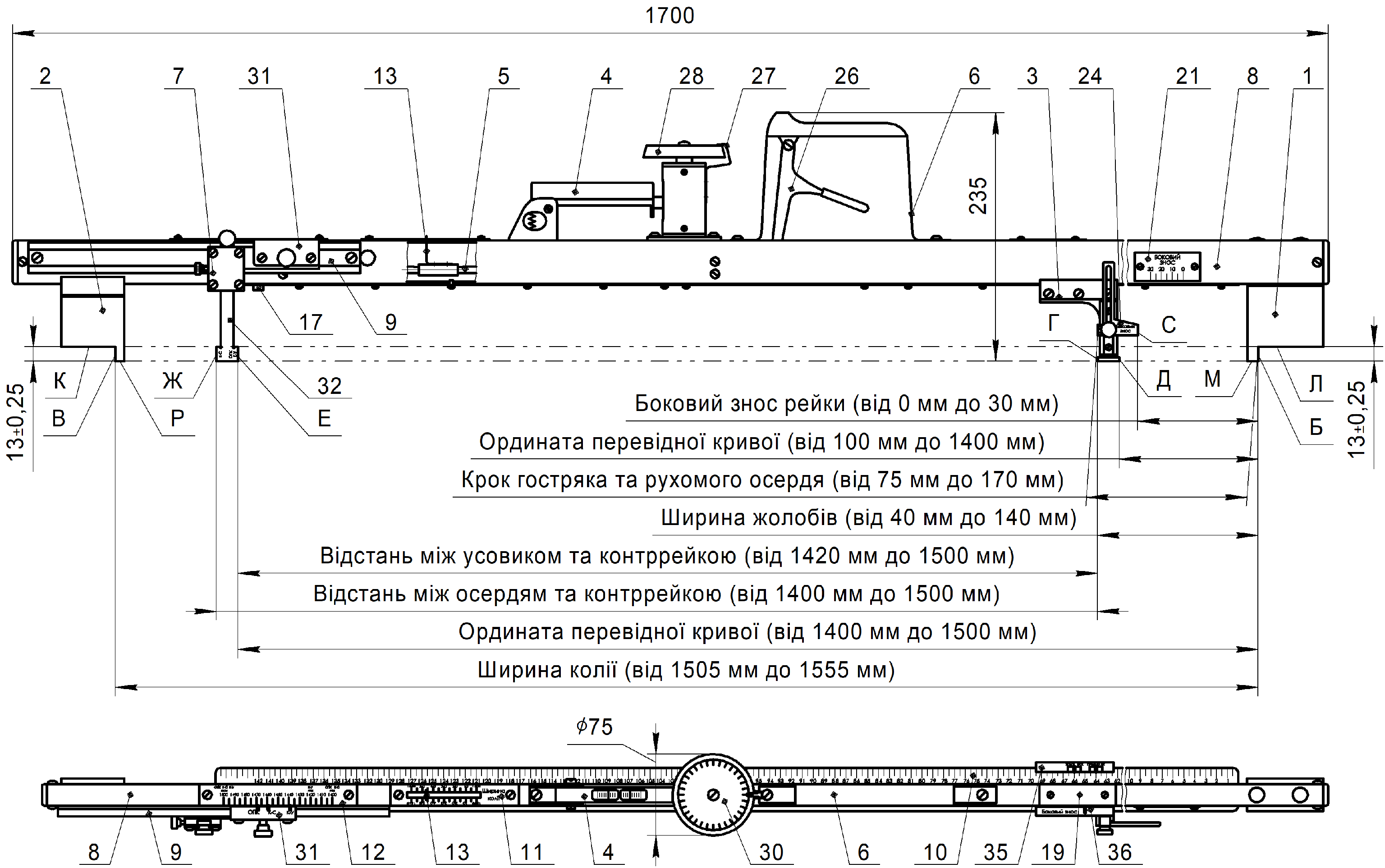

Конструкція шаблону колієвимірювального ШК1520/8 (аналог шаблону ПШ1520)  забезпечує вимірювання параметрів залізничної колії на одноколійних і багатоколійних ділянках головних колій, на станційних коліях, на стрілочних переводах, в зоні пасажирських платформ, залізничних переїздів, на мостах, в тунелях, на електрифікованих та не електрифікованих ділянках залізничної колії, на колії з рейками типів Р50, Р65, Р75, 60Е1 (UIC60).

ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ПРИЗНАЧЕННЯ Шаблона колієвимірювального ШК 1520/8

Номінальна ширина колії, мм – 1520

Діапазони вимірювання шаблона колієвимірювального ШК1520/8 (в дужках – скорочене маркування на шаблоні):
− ширини колії, мм від 1505 до 1555
− ширини жолобів («ЖОЛОБ»), мм від 40 до 140
− кроку гостряка та рухомого осердя хрестовин («КРОК»), мм від 75 до 170
− ординати перевідних кривих («ОПК»), мм від 100 до 1500
− відстані між робочими гранями осердя хрестовини і контррейки («К-О»), мм від 1400 до 1500
− відстані між робочими гранями вусовика хрестовини і контррейки («К-В»), мм від 1420 до 1500
− бокового зносу рейки («БОКОВИЙ ЗНОС»), мм від 0 до 30
− підвищення однієї рейкової нитки над іншою (рівня), приведеного до бази 1600 мм, мм від мінус 160 до плюс 160
− максимально допустима похибка при вимірюванні лінійних розмірів, мм ± 1
− максимально допустима додаткова температурна похибка, мм ± 0,6
− ціна поділки лінійних шкал, мм 1
− ціна поділки шкали рівня (кругової), мм 1
− статичне навантаження, Н, не менше ніж 392
– максимальне зусилля на важелі тяги, Н, не більше ніж 70
− електричний опір ізоляції, МОм, не менше 20

Габаритні розміри колієвимірювального шаблону ШК1520/8, мм
− довжина 1700
− ширина 75
− висота 235

Маса, кг – 3,0±15%
