Шаблон универсальный КОР-5МН

Шаблон универсальный КОР-5МН мод. 00316

Шаблон универсальный КОР-5МН предназначен для контроля на открытом воздухе следующих параметров:

– стыковых рельсовых зазоров между рельсами;
– взаимного положения остряка и рамного рельса;
– для разметки и контроля отверстий стыкового соединения рельсов;
– глубины и протяженности поверхностных дефектов, которые используются для оценки геометрических параметров дефектов рельсов железнодорожного пути.

Шаблон предназначен для эксплуатации в климатических условиях, соответствующих климатическому исполнению УХЛ категории размещения 1, группе условий эксплуатации 5 по ГОСТ 15150-69.

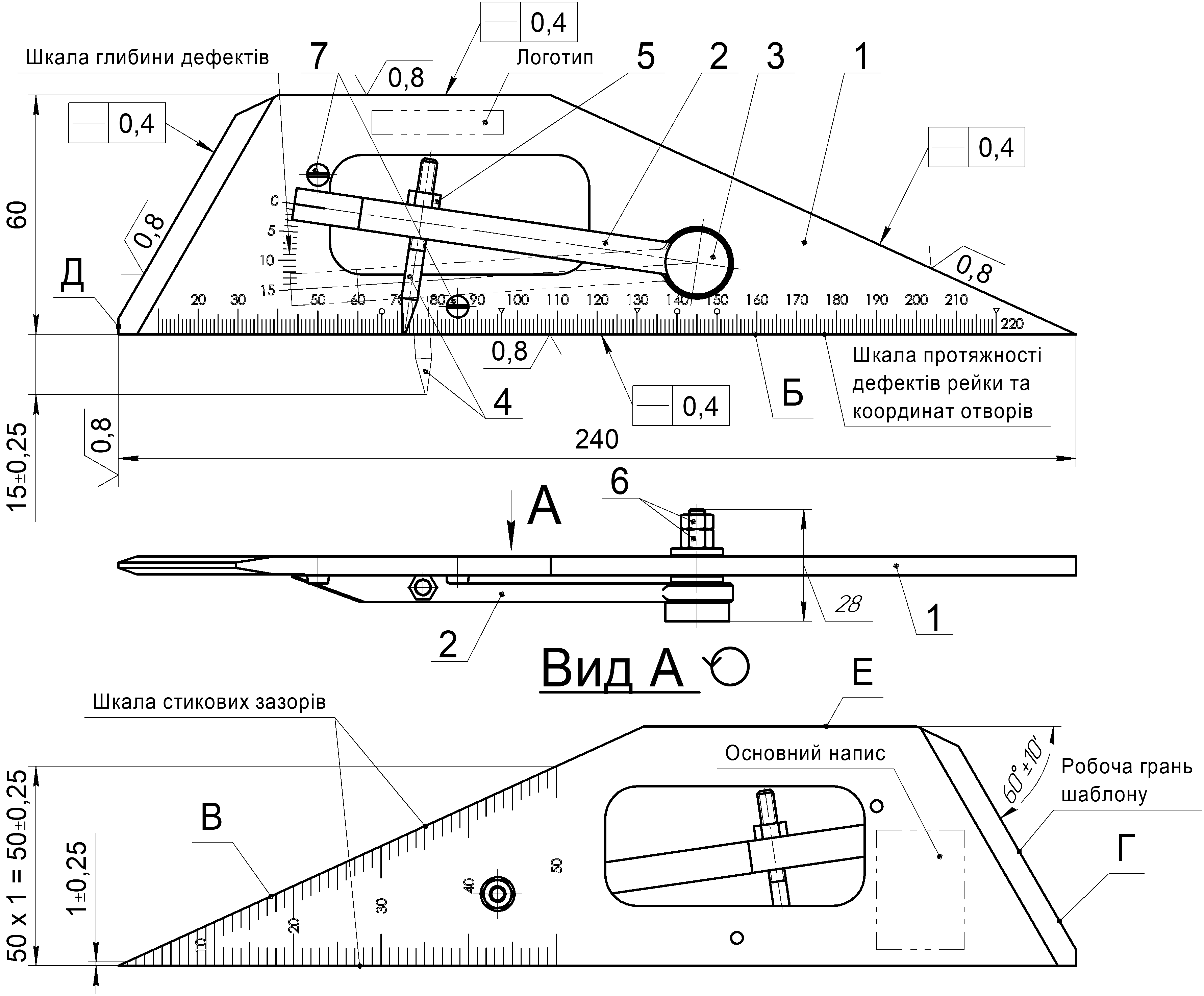

Основные технические характеристики шаблона КОР-5МН:

– диапазон измерения стыковых зазоров между рельсами, мм 1 – 50
– диапазон измерения глубины поверхностных дефектов, мм 0 – 15
– диапазон измерения протяженности поверхностных дефектов, мм 10 – 220
– координаты отверстий стыкового соединения рельсов, мм 66, 96, 130, 140, 150, 220
– предельно допустимая погрешность при измерении стыковых рельсовых зазоров, глубины и протяженности поверхностных дефектов, координат отверстий стыкового соединения рельсов, мм ± 0,25
– цена деления шкал, мм 1
– угол наклона рабочей грани (контроль взаимного положения остряка и рамного рельса) 60º±10´
– отклонение от прямолинейности рабочих поверхностей не более, мм 0,4
– габаритные размеры не более, мм 240×60×28
– масса не больше, кг, 0,3
