Шаблон колієвимірювальний ШК 1520/2

Постачальник:

ПП “ПРОМ-АЛЬЯНС”

Контакти:

Для більш швидкої обробки замовлень просимо надсилати інформацію до Viber, WhatsApp, Telegram: +380503252563
пошта: 0577586982@ukr.net

Колієвимірювальний шаблон ШК 1520/2

Шаблон колієвимірювальний ШК 1520/2 (аналог шаблона ЦУП2Д) призначений для контролю стану залізничної колії номінальною шириною 1520 мм, а саме для вимірювання параметрів колії. Виріб призначений для експлуатації у районах з помірним кліматом та температурою навколишнього середовища від мінус 40ºС до плюс 50ºС. Відносна вологість повітря не більше 98% (в усьому діапазоні робочих температур), атмосферному тиску від 84,0 до 106,7 кПа. Шаблон може використатися на одноколійних і багатоколійних ділянках головних колій з рейками типів Р50, Р65, Р75, 60Е1 (UIC60).

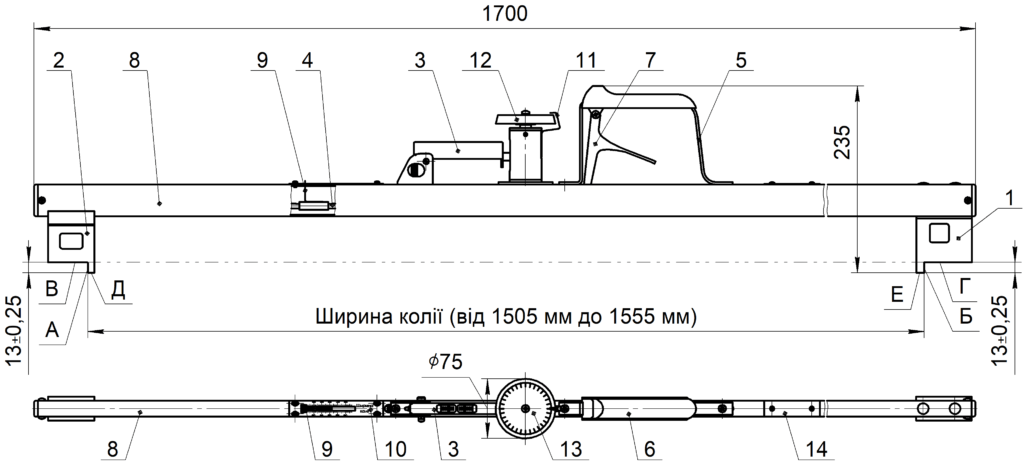

Шаблон колієвимірювальний ШК 1520-2

ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ПРИЗНАЧЕННЯ Шаблона колієвимірювального ШК 1520/2

Номінальна ширина колії, мм – 1520

Діапазони вимірювання шаблона колієвимірювального ШК 1520/2:
– ширини колії, мм – від 1505 до 1555
– відносного підвищення однієї рейкової нитки над іншою (рівня), приведеного до бази 1600 мм, мм – від 0 до ±160
– границі допустимої основної похибки при вимірюванні ширини колії, мм ± 1,0
– границі допустимої основної похибки вимірювання при контролі рівня, мм ± 1,0
– ціна поділки шкали ширини колії, мм 1,0
– ціна поділки шкали для контролю рівня, мм 1,0
– статичне навантаження, Н, не менше 392
– максимальне зусилля на важелі тяги, Н, не більше 70
– електричний опір ізоляції, МОм, не менше 20

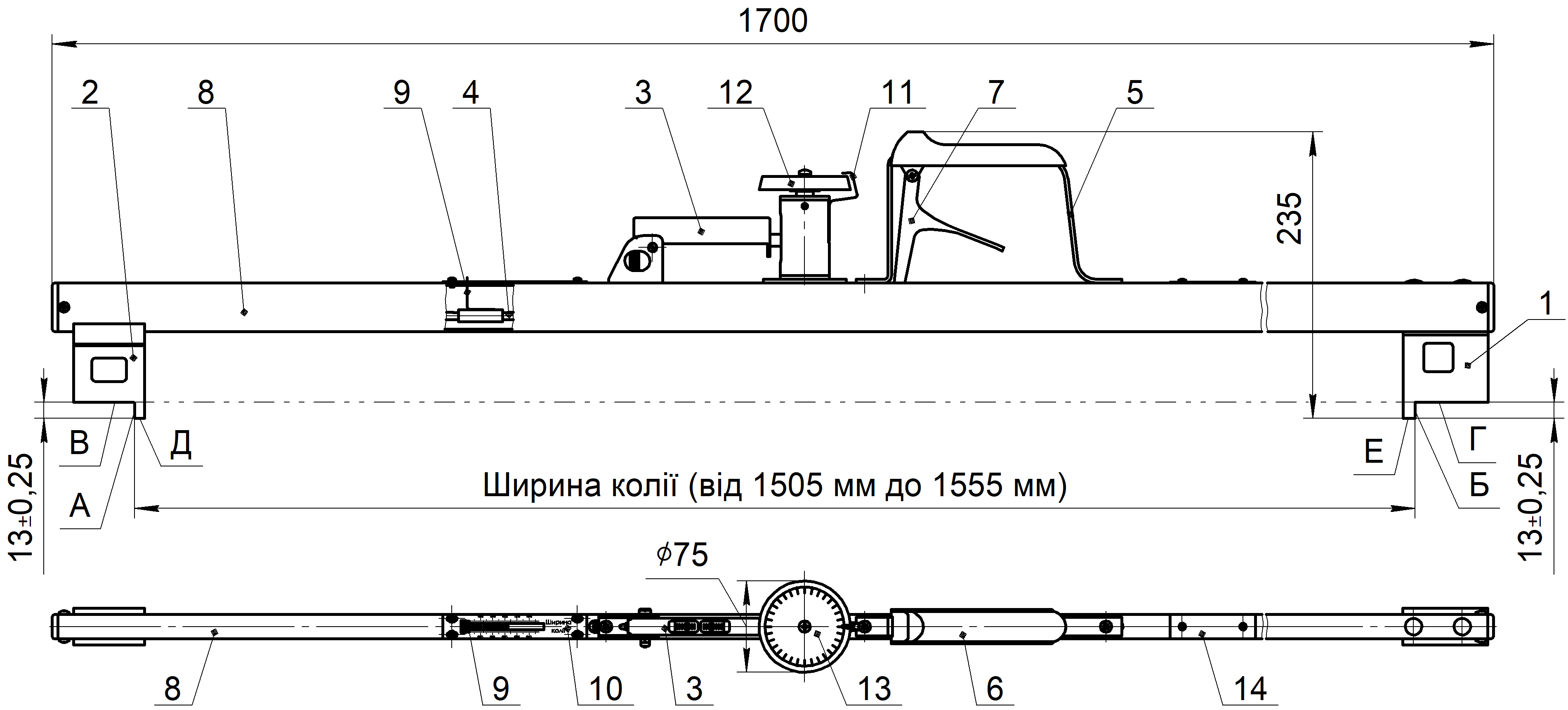

Габаритні розміри колієвимірювального шаблону ШК 1520/2, мм
– довжина – 1700
– ширина – 75
– висота – 235

Маса, кг – 2,65
